Bussole coniche e cilindriche di riduzione per bareni e punte

Bussole con passaggio del refrigerante

D=25mm

CODICE  D1 h7  D2 d H7 L L1 Rif.
BL 25-6 25 24,5 6 65 30 Dis. 1
BL 25-8 25 24,5 8 65 30 Dis. 1
BL 25-10 25 24,5 10 65 30 Dis. 1
BL 25-12 25 24,5 12 65 30 Dis. 1
BL 25-16 25 32 16 65 30 Dis. 2
BL 25-20 25 32 20 65 30 Dis. 3

D=32mm

CODICE  D1 h7  D2 d H7 L L1 Rif.
BL 32-6 32 28 6 65 30 Dis. 1
BL 32-8 32 28 8 65 30 Dis. 1
BL 32-10 32 28 10 65 30 Dis. 1
BL 32-12 32 28 12 65 30 Dis. 1
BL 32-14 32 28 14 65 30 Dis. 1
BL 32-16 32 28 16 65 30 Dis. 1
BL 32-18 32 38 18 65 30 Dis. 2
BL 32-20 32 38 20 65 30 Dis. 2
BL 32-25 32 43 25 65 30 Dis. 3

D=40mm


CODICE  D1 h7  D2 d H7 L L1 Rif.
BL 40-6 40 31,5 6 65 30 Dis. 1
BL 40-8 40 31,5 8 65 30 Dis. 1
BL 40-10 40 31,5 10 65 30 Dis. 1
BL 40-12 40 31,5 12 65 30 Dis. 1
BL 40-14 40 31,5 14 65 30 Dis. 1
BL 40-16 40 31,5 16 65 30 Dis. 1
BL 40-18 40 47,5 18 65 30 Dis. 2
BL 40-20 40 47,5 20 65 30 Dis. 2
BL 40-25 40 47,5 25 65 30 Dis. 2
BL 40-32 40 47,5 32 65 30 Dis. 3

D=50mm

CODICE  D1 h7  D2 d H7 L L1 Rif.
BL 50-12 50 40 12 65 30 Dis. 1
BL 50-14 50 40 14 65 30 Dis. 1
BL 50-16 50 40 16 65 30 Dis. 1
BL 50-18 50 40 18 65 30 Dis. 1
BL 50-20 50 40 20 65 30 Dis. 1
BL 50-25 50 40 25 65 30 Dis. 1
BL 50-32 50 56 32 65 30 Dis. 2
BL 50-40 50 56 40 65 30 Dis. 3

Bussole elastiche

#
CODICE  D1 h7  d H7 L
BE-16-12-40 16 12 40
BE-20-16-50 20 16 50
BE-25-20-60 25 20 60
BE-32-25-70 32 25 70
BE-40-32-80 40 32 80
BE-50-40-90 50 40 90

Bussole coniche e cilindriche di riduzione per bareni e punte

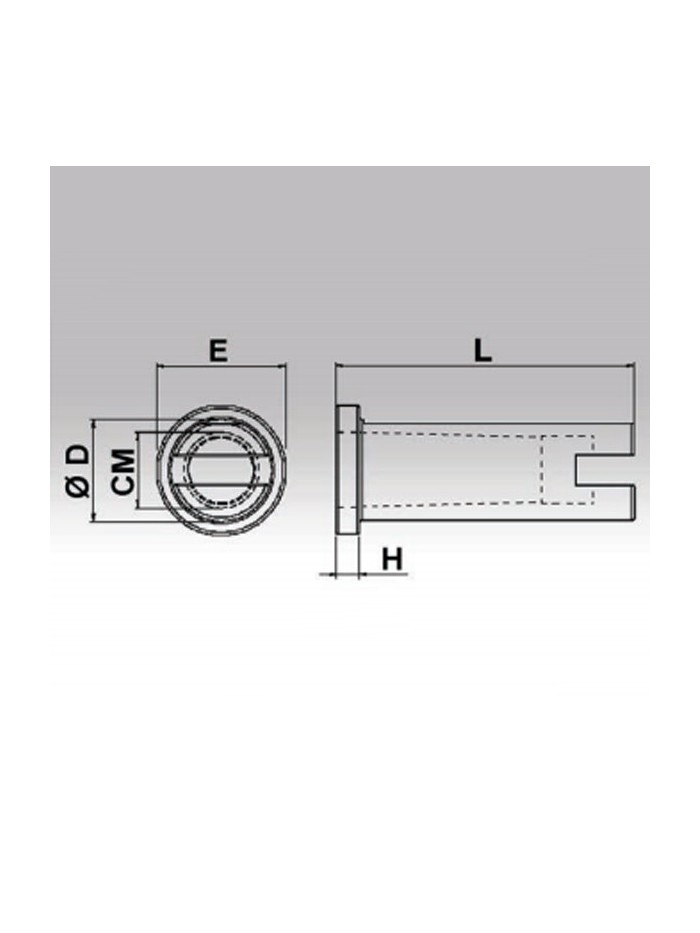

Fig.1

ARTICOLO / art. D d CM L H E FIG.
B16-06-50 16 6 - 50 5 20 3
B16-08-50 16 8 - 50 5 20 3
B16-10-50 16 10 - 50 5 20 3
B16-12-50 16 12 - 50 5 20 3

B19,05-06-60 19,05 6 - 60 6 27 2
B19,05-08-60 19,05 8 - 60 6 27 2
B19,05-10-60 19,05 10 - 60 6 27 2

B19,05-12-60 19,05 12 - 60 10 27 3
B19,05-14-60 19,05 14 - 60 10 27 3
B19,05-16-60 19,05 16 - 60 10 27 3

B20-06-60 20 6 - 60 6 27 2
B20-08-60 20 8 - 60 6 27 2
B20-10-60 20 10 - 60 6 27 2

B20-12-60 20 12 - 60 10 27 3
B20-14-60 20 14 - 60 10 27 3
B20-16-60 20 16 - 60 10 27 3

B22-06-60 22 6 - 60 6 28 2
B22-08-60 22 8 - 60 6 28 2
B22-10-60 22 10 - 60 6 28 2

B22-12-60 22 12 - 60 6 28 3
B22-14-60 22 14 - 60 6 28 3
B22-16-60 22 16 - 60 6 28 3

B25-06-60 25 6 - 60 8 33 2
B25-08-60 25 8 - 60 8 33 2
B25-10-60 25 10 - 60 8 33 2
B25-12-60 25 12 - 60 8 33 2

B25-14-70 25 14 - 70 13 33 3
B25-16-70 25 16 - 70 13 33 3
B25-18-70 25 18 - 70 13 33 3
B25-20-70 25 20 - 70 13 33 3

BC25-01-65 25 - 1 65 6 33 1
BC25-02-78 25 - 2 78 8 33 1


Fig.2

ARTICOLO / art. D d CM L H E FIG.
B25,40-06-60 25,40 6 - 60 8 33 2
B25,40-08-60 25,40 8 - 60 8 33 2
B25,40-10-60 25,40 10 - 60 8 33 2
B25,40-12-60 25,40 12 - 60 8 33 2

B25,40-14-70 25,40 14 - 70 13 33 3
B25,40-16-70 25,40 16 - 70 13 33 3
B25,40-18-70 25,40 18 - 70 13 33 3
B25,40-20-70 25,40 20 - 70 13 33 3

BC25,40-01-65 25,40 - 1 65 6 33 1
BC25,40-02-78 25,40 - 2 78 8 33 1

B31,75-06-60 31,75 6 - 60 6 39 2
B31,75-08-70 31,75 8 - 70 8 39 2
B31,75-10-70 31,75 10 - 70 8 39 2
B31,75-12-70 31,75 12 - 70 8 39 2
B31,75-14-70 31,75 14 - 70 8 39 2
B31,75-16-70 31,75 16 - 70 8 39 2
B31,75-18-70 31,75 18 - 70 8 39 2
B31,75-20-70 31,75 20 - 70 8 39 2

B31,75-25-80 31,75 25 - 80 15 39 3


B32-06-60 32 6 - 60 6 39 2
B32-08-70 32 8 - 70 8 39 2
B32-10-70 32 10 - 70 8 39 2
B32-12-70 32 12 - 70 8 39 2
B32-14-70 32 14 - 70 8 39 2
B32-16-70 32 16 - 70 8 39 2
B32-18-70 32 18 - 70 8 39 2
B32-20-70 32 20 - 70 8 39 2

B32-25-80 32 25 - 80 15 39 3

BC32-01-65 32 - 1 65 6 39 1
BC32-02-78 32 - 2 78 8 39 1
BC32-03-97 32 - 3 97 8 39 1

Fig.3

ARTICOLO / art. D d CM L H E FIG.
B35-08-80 35 8 - 80 6 44 2
B35-10-80 35 10 - 80 6 44 2
B35-12-80 35 12 - 80 6 44 2
B35-16-80 35 16 - 80 6 44 2
B35-20-80 35 20 - 80 6 44 2
B35-25-80 35 25 - 80 6 44 2
B35-32-80 35 32 - 80 6 44 2


B40-06-60 40 6 - 60 6 49 2
B40-08-80 40 8 - 80 8 49 2
B40-10-80 40 10 - 80 8 49 2
B40-12-80 40 12 - 80 8 49 2
B40-14-80 40 14 - 80 8 49 2
B40-16-80 40 16 - 80 8 49 2
B40-18-80 40 18 - 80 8 49 2
B40-20-80 40 20 - 80 8 49 2
B40-25-80 40 25 - 80 8 49 2

B40-32-90 40 32 - 90 15 49 3

BC40-01-65 40 - 1 65 6 49 1
BC40-02-78 40 - 2 78 8 49 1
BC40-03-97 40 - 3 97 8 49 1
BC40-04-120 40 - 4 120 8 49 1

B45-08-80 45 8 - 80 6 54 2
B45-10-80 45 10 - 80 8 54 2
B45-12-80 45 12 - 80 8 54 2
B45-16-80 45 16 - 80 8 54 2
B45-20-80 45 20 - 80 8 54 2
B45-25-80 45 25 - 80 8 54 2

B45-32-80 45 32 - 80 8 54 3

B45-40-80 45 40 - 80 8 54 3



ARTICOLO / art. D d CM L H E FIG.
BC45-02-78 45 - 2 78 8 54 1
BC45-03-97 45 - 3 97 8 54 1
BC45-04-120 45 - 4 120 8 54 1

B50-08-90 50 8 - 90 8 59 2
B50-10-90 50 10 - 90 8 59 2
B50-12-90 50 12 - 90 8 59 2
B50-14-90 50 14 - 90 8 59 2
B50-16-90 50 16 - 90 8 59 2
B50-18-90 50 18 - 90 8 59 2
B50-20-90 50 20 - 90 8 59 2
B50-25-90 50 25 - 90 8 59 2
B50-32-90 50 32 - 90 8 59 2

B50-40-100 50 40 - 100 15 59 3

BC50-02-78 50 - 2 78 8 59 1
BC50-03-97 50 - 3 97 8 59 1
BC50-04-120 50 - 4 120 8 59 1

B60-12-97 60 12 - 97 8 69 2
B60-16-97 60 16 - 97 8 69 2
B60-20-97 60 20 - 97 8 69 2
B60-25-97 60 25 - 97 8 69 2
B60-32-97 60 32 - 97 8 69 2
B60-40-97 60 40 - 97 8 69 2
B60-50-97 60 50 - 97 8 69 2

-
BC60-02-78 60 - 2 78 8 49 1
BC60-03-97 60 - 3 97 8 49 1
BC60-04-120 60 - 4 120 8 49 1
BC60-05-155 60 - 5 155 8 49 1
